1、产品特点

   —大屏幕彩色显示屏：

    同时显示时钟、温度、湿度，动态图标直观指示培养箱运行状况。

   —精度高：

    温度显示精度0.1℃，湿度显示精度0.1%RH。微电脑控制，准确直观，恒温恒湿精度高。

    轻触型按键，温湿度调整方便。

   —安全可靠：

    电源过压、欠压保护，双重限温(超高温、超低温报警值0～69.9℃可设及上限70℃)保护。

   —自诊断功能：

    故障自动诊断，电源电压自动检测报警，故障直观指示。

   —自动打印或记录

    数据打印机或曲线记录仪自动打印或记录温度历史数据或曲线，方便查阅、存档。

   （定货时可选配）

   —定时功能：

    便于观察培养时间。

   —RS485计算机通信接口

    可组成计算机网络。（定货时可选配）

   —USB数据接口

    可以记录自己需要的时间段的数据，拷贝到电脑上，通过EXCEL打印、查询，便于管理。

   （定货时可选配）

  2、适用范围及主要用途

药物稳定性试验箱 (简称试验箱、下同)是具有恒温、恒湿功能的高精度实验室设备，是生

物工程、卫生防疫、制药、化工、食品、饮料、农业、畜牧，水产等科研部门、大专院校

    的理想之选。

广泛应用于各种药物、化工原料、木材、建材的有效性及老化试验，以及霉菌、组织细胞、

微生物、抗生物的培养及其它用途的药物稳定性试验。

3、品种、规格

    试验箱有大小多个规格。

4、型号的组成及其意义

                      LRH -  XXX -  YG

                                          功能代号 (Y代表药物、G代表光照)

                                         公称容积 (以升为单位)

                  产品代号 (代表冷热恒温)

5、使用环境条件

    试验箱应在下述条件下使用

    ①环境温度：5℃～30℃

    ②环境湿度：≤80%RH；

    ③大气压力范围：86kPa～106kPa。

6、工作条件

    ①试验箱应在AC(220±22)V  (50±1)Hz电源上工作。

    ②工作方式：连续。



   —箱体：

100L、150L、250L外箱体采用优质冷轧钢板，内箱用不锈钢制成，保温层采用硬质聚胺

脂发泡。其余型号外箱体采用二层优质中空玻璃，四周用豪华铝合金拼装制成。

   —门体：

大容积生化箱由双扇中空玻璃构成，小容积生化箱在门体中部镶有中空玻璃，方便观察试

验效果。门边衬垫采用磁性胶与箱体密封。



   —制冷系统：

    由压缩机、冷凝器、毛细管、蒸发器等构成。

   —加热系统：

    由不锈钢翅片加热器构成。

   —气流循环系统：

    采用优质轴流风机。

   —控制系统：

    微电脑智能控制。

   —光照系统：

    由箱外光管分成七组完成所需光照功能。

   —托网：

    采用圆钢制成直线条状的搁架经喷塑而成，可调节高度。



 １.安装检查

Ø        开箱后应拿出使用说明书按“附件清单”查对所有附件是否齐全，规格是否相符。

Ø        给试验箱通电之前，请确认试验箱的类型及其配置。

Ø        如果定购了台式打印机，先将台式机的稳压电源插到220V AC电源上，其直流输出接到台式打印机的电源插孔上，将数据线连接与培养箱和台式打印机之间。

Ø        YG系列药物稳定性试验箱，须先将加湿机电源插头、光管支架的电源插头插在对应的插座上，给加湿器水箱加满水，连接好加湿管。

Ø        使试验箱电源插头插到线路容量足够的220V AC电源上，给试验箱通电运行。

Ø        参照使用说明和操作实例进行操作。

 ２.校验

Ø        设备出厂前已经校验过，一般无需校验，出厂时SC1＝０，SC2＝０。

Ø        如果要校验，按照以下步骤进行，建议与厂家联系（0751-8538345），在技术人员指导下操作。

Ø        将温、湿度表（温度表的分辨率：0.1℃，精度：0.3%；湿度表的分辨率：0.1%，精度：2% ），放置在培养箱的温、湿度传感器附近位置，尽量接近，并保持空气流通。

Ø        设置好培养温度，保证空箱或箱内层架的培养物每一层都有三分之一左右的空间让空气流动，使箱内温度比较均匀，让温、湿度达到设定值稳定一小时左右，看培养箱上的温、湿度值显示为C1、RH1，校验用的温、湿度表显示值为C2、RH2，如果C1=C2，RH1=RH2，则无需修改SC1、SC2值；如果如果C1≠C2，RH1≠RH2，则需修改SC1、SC2值，新SC1=C2-C1+原SC1，新SC2=RH2-RH1+原SC2，将新SC1、新SC2改写原来的SC1、SC2即可。



试验箱是为适应所需用途(概述中2)而制造的可分时段（最多24段）控制加热、制冷、加

湿、光照的一种恒温恒湿设备。

主要技术参数（如下表）

表1：箱体尺寸











表2：主要性能参数



表3：光照度值

    注：以上参数在30℃±2℃恒温室测出

    注1: ①如需使用较低温度，应当遵循如下原则：使用温度≥环境温度-25℃；

         ②使用8℃以下时，应使所有光照处于关（“0”）状态；

         ③表3是采用TW1330型照度计，对准光管，离光管表面80mm所测得数据

    注2：完全受控温湿度范围（如图1）

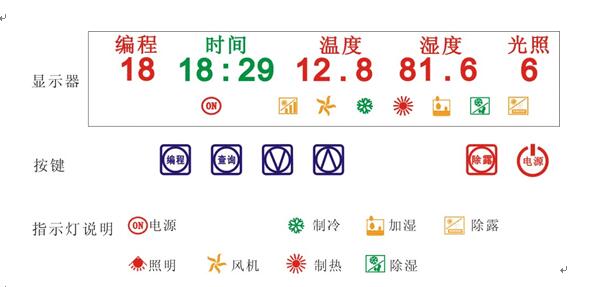

 1、面板指示：



 2、按键说明：

名词解释:

  ①长按是指长时间连续按住该键。

      ②参数是指根据需要设定的温度、湿度、照度数据。

    “编程”：该键有如下两种作用

      ①在正常监控状态，按“编程键”进入编程或参数修改状态；

      ②在编程或参数修改状态，按“编程键”则确认修改的参数，并进入下一个参数或确认

      完成修改。

    “查询”：该键有如下四种作用

      ①在正常监控状态，按“查询键”查询当前运行参数；

      ②定时培养时间到时，长按“查询键”键,报警声音取消,重新按照原定时时间进行下一

      轮定时试验。

      ③在编程或参数修改状态，按“查询键”进行光标移位，便以修改参数。

      ④在24段编程状态时，修改好本段参数后，连续按住“查询键”时间超过2秒，听到

     “哔”声后，将本段参数复制给下一段，显示下一段参数，若手不松动继续按住“查询键”，

       约每隔1s听到“哔”声，并将本段参数复制给下一段（生化类、恒温恒湿类无此功能）。



    “向下”：该键有如下三种作用

      ①在编程或参数修改状态，按住此键，数值减少。

      ②长按3秒，则进入光照培养箱或人工试验培养箱药物等的每天可编程段设置（生化类、

       恒温恒湿类无此功能）。



    “向上”：该键有如下两种作用

      ①在编程或参数修改状态，按此键，数值增加。

      ②如果购置的是有打印功能的培养箱，在正常监测状态下，连续长按此键5秒，

        手动打印当前日期、时间、温度等参数。

    “电源”：电源开关：按一下培养箱工作，再按一下培养箱不工作。

        培养箱移位、检修或二天以上都不工作，请将电源插头拨掉。

    “照明”：照明开关，按一下照明开，再按一下照明关。

    “除露”：除露开关（全玻璃门才有此功能），按“除露键”去除因温差造成的玻璃门外的结露；

        建议平时将此开关设为关，以节约能源。

    “编程”+“向上”：在编程或参数修改状态,同时按下“编程”+“向上”，立即退出编程或参数修改状态，

        进入正常监控状态。

    “编程”+“向下”：进入内部参数修改，出厂已设置，客户不需更改。

    其它：

    设定操作完成后，若没有用按键恢复运行状态，在停止按键30秒后仪表自动恢复运行状态。



3、 时间设定值

   修正时钟

按“编程”+“向下”，LCK=238，参照下表：控制板内部运行参数，修改完毕，按“编程键”确认。

4、 内部参数功能

   在仪表通电后，按“编程”+“向下”键，将进入参数设定菜单：



5、 微型打印机说明（定货时可选配）

  ①热敏盘装打印机：

   IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；

   IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

   按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按一下该键停止走纸）

  ②针式盘装打印机

   IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；

   IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

   按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按一下该键停止走纸）

6、 加湿器使用说明：

  ①用本机所配软管将箱体加湿孔（取下胶塞）和加湿器出雾孔连接，同时将加湿器电源插头

插入本机加湿器电源插座。(LRH-300-YG LRH-400-YG加湿孔及加湿器电源插座在右侧。

LRH-550-YG LRH-800-YG加湿孔及加湿器电源插座在后面）。

  ②将加湿器上雾化嘴旁边的小水盖取下，加入纯净水或蒸馏水（切勿加自来水，自来水中的

    钙、镁离子会造成超声波振子结垢，时间长了箱内会飘白色钙、镁离子粉末）。

  ③雾量调节方法：

要实现精确的湿度控制，加湿器雾量大小的调节是一个重要的环节。应反复试验多次以达

到最好效果（待温度平衡后）。请参照下图（加湿器面板图）进行调节。

	注： ①顺时针旋转加湿量增大 ②若湿度显示值出现上超差，则应减少加湿量，反之应加大加湿量。 ③当箱内温度到设定值并平衡后，反复调节雾量选择旋钮，使湿度显示均匀地围绕湿度设定值上下波动。















  ④如加湿器有水而不喷雾或雾量小，可能是加湿器底座水位太高，请将水倒出部分即可。

 ⑤如需使用高湿，雾量调节亦不可太大，否则容易出现湿度上超差和湿度探头积雾锁死

加湿调节操作实例：

 假设湿度设定值为70%RH，湿度测量值在低至66%RH时开始加湿，若加湿时湿度值不上升

 或上升太慢，可适当调大雾量，湿度上升至70%RH时即停止加湿，停止加湿后湿度会上冲，

 上冲到74%RH或75 %RH其雾量调节是最合适的，超过75%RH应调小雾量。

7、使用注意事项

 ①本机已事先设定如下自动功能及保护措施：

   A、首次通电及中途断电后，压缩机需延时1～3分钟才进入工作状态。

   B、首次开机或重新设定温度后首次到达设定温度前：

     ａ）升温时不进行除湿；

     ｂ）降温时不进行加湿。

   C、箱内温度超越设定值±4℃时，切断加热及制冷负载并蜂鸣提示。

      超越70℃切断内部加热管。

 ②若因开门时间太长而引至保护电路动作，可切断电源重开予以解决。

 ③在使用高湿度后转至低湿度或从低温升至高温区域使用低湿度时，应检查箱内是否有积水，

   若有应处理后再使用。

 ④箱内培养物不宜存放太密，以免影响箱内气流循环。

 ⑤切忌碰撞、拉动箱内探头，以免造成失控。

8、USB操作说明（定货时可选购）

Ø        U盘未插入时,绿色指示灯不亮。

Ø        U盘插入时, 绿色指示灯闪亮,此时,U盘处于空闲状态。

    最好在绿色指示灯不亮期间,安全拨U盘。

Ø        U盘写数据时, 绿色指示灯常亮约3秒,此时不能拨U盘,否则,可能造成文件损坏或数据丢失

Ø        U盘读取数据设置，见第10页表。

Ø        U盘每读取十次数据,即写一次U盘，U盘的理论寿命一般为可写100万次,但实际寿命一般约十万次左右.所以设计成每读取十次数据写一次U盘,如果每一分钟读取一次数据,一个U盘每十分钟写一次数据,一个U盘的使用寿命约一年半到二年, 如果每二分钟读取一次数据,一个U盘每二十分钟写一次数据,一个U盘的使用寿命约三年四年。

Ø        数据文件以EXCEL表格形式存在,可用EXCEL读取,数据文件每一个月一个名:WSD0911表示09年11月的数据。



   简单故障请参阅下表：

注：如不属以上故障或以上故障无法排除，请与我厂技术服务部0751-8538345或各地维修点联系。

  温馨提示：

   如果箱内试验物少，建议在箱内上、中、下各放一、二瓶矿泉水，既能使箱内温度更稳定，

   又节能！如果要运行在80%以上的高湿状态，建议：箱内上、中、下各放一小盆水，湿度

   会更稳定；由于光管都有寿命周期，对照度要求比较严的场合，建议：每个月定期测量一下

   照度，做出是否更换光管的处理。



    1、试验箱必须置于避阳光、通风、干燥的地方，设备与墙壁距离不小于10cm。

    2、试验箱应安装在有可靠接地的三脚电源插座上，保证正常工作和人身安全。

3、为了保持设备的美观，不准用酸和碱及其它腐蚀性物品擦洗箱体内外表面，可定期用中

   性洗涤剂清洗，干布擦净。

    4、熔断器更换时，应按熔断器标记中熔断电流及尺寸要求更换相同熔断器。

    5、试验箱在使用时，应经常检查加湿器水箱中是否有水。

    6、试验箱在不使用加湿时应将加湿器内的存水倒净并抹干。

    7、应每隔六个月左右扫除背部冷凝器上的灰尘、污物，保证机器在运行中良好的散热条件。

8、当试验箱不用时应切断电源，并保持箱内干净、干燥。



    1、运输

     ①不得野蛮运输。

     ②运输时倾斜角度应＜45度，禁止平放或倒立。

     ③拆箱后运输不得碰撞箱后制冷机组管路。

    2、贮存

     试验箱开箱前或开箱后长期不使用时，应贮存在下述条件之下：

     ①环境温度：0～40℃；

     ②相对湿度：≤80%RH；

     ③大气压力范围：86kPa～106kPa。
