1、产品特点

 —大屏幕彩色显示屏：

  同时显示时钟、温度，动态图标直观指示培养箱运行状况。

 —恒温精度高：

  微电脑控制温度，准确直观，恒温精度高。轻触型按键，温度调整方便，

 —安全可靠：

  电源电压过压、欠压保护，双重限温(超高温、超低温报警值0～69.9℃设上限70℃)保护。

 —环保节能：

  保温层采用硬质聚氨酯整体灌注，牢固耐用，高效节能。

 —自诊断功能：

  故障自动诊断，电源电压自动检测报警，故障直观指示。

 —自动打印或记录

  数据打印机或曲线记录仪自动打印或记录温度历史数据或曲线，方便查阅、存档。

 （可选配置，定货时请注明）：

 —RS485计算机通信接口

 （可选配置，定货时请注明）。



2、适用范围及主要用途

    高精度恒温恒湿箱 (简称恒温恒湿箱、下同)是具有恒温、恒湿功能的高精度实验室设备，是生物工程、卫生防疫、制药、化工、食品、饮料、农业、畜牧，水产等科研部门、大专院校的理想之选。

    广泛应用于各种药物、化工原料、木材、建材的有效性及老化试验，以及霉菌、组织细胞、微生物、抗生物的培养及其它用途的恒温恒湿试验。

3、品种、规格：

   试验箱有大小多个规格。

4、型号的组成及其意义

                LRH - XXX  - S HS

                                  设计序号(S代表恒温恒湿、HS代表高温恒温恒湿))

                                  公称容积(以升为单位)

             产品代号(代表冷热恒温)

5、使用环境条件

    试验箱应在下述条件下使用

    ①环境温度：5～30℃

    ②环境湿度：≤80%RH；

    ③大气压力范围：86kPa～106kPa。

6、工作条件

    ①恒温恒湿箱应在AC(220±22)V  (50±1)Hz电源上工作。

②工作制方式：连续。



  —箱体：

   100L、150L、250L外箱体采用优质冷轧钢板，内箱用不锈钢制成，保温层采用硬质聚胺

   脂发泡。其余型号外箱体采用二层优质中空玻璃，四周用豪华铝合金拼装制成。

  —门体：

   大容积生化箱由双扇中空玻璃构成，小容积生化箱在门体中部镶有中空玻璃，方便观察试

   验效果。门边衬垫采用磁性胶与箱体密封。

  —制冷系统：

   由压缩机、冷凝器、毛细管、蒸发器等构成。

  —加热系统：

   由不锈钢翅片加热器构成。

  —气流循环系统：

   采用优质轴流风扇。

  —控制系统：

   微电脑智能控制。

  —托网：

   采用圆钢制成直线条状的搁架经喷塑而成，可调节高度。



   试验箱是为适应所需用途(概述中2)而制造的能控制加热、制冷、加湿的一种恒温恒湿设备。

   主要技术参数(表1、表2)

表1：箱体尺寸

表2：主要性能参数

注： 以上参数在30℃±2℃恒温室测出。

注1：如需使用较低温度，应当遵循如下原则：使用温度≥环境温度－20℃

注2：完全受控温湿度范围（如图1）

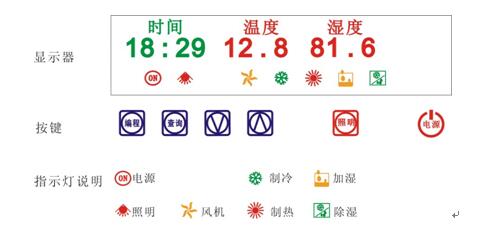

1、恒温恒湿试验箱面板指示：



2、、按键说明：

   “编程”：在正常监控状态，按“编程键”进入编程或参数修改状态；在编程或参数修改状态，按“编程键”则确认修改的参数，并进入下一个参数或完成修改。

   “查询”：在正常监控状态，按“查询键”查询当前运行参数；在编程或参数修改状态，按“查询键”进行光标移位，可修改闪烁数字参数；在编程状态，按“查询”2秒，在“哔”一声后，当前时段所有参数复制给下一时段，继续该操作（连按或间隔按），连续复制。

    “向下”：在编程或参数修改状态，按此键，数值减少。

   “向上”：在编程或参数修改状态，按此键，数值增加。按住此键5秒，手动打印。

   “照明”：照明开关：按一下照明开，再按一下照明关。

   “电源”：电源开关：按一下恒温恒湿试验箱工作，再按一下恒温恒湿试验箱不工作。恒温恒湿试验箱移位、检修或二天以上不工作，请将电源插头拨掉。

   “编程”+“向上”：在编程或参数修改状态同时按下“编程”+“向上”，立即退出编程或参数修改状态，进入正常监控状态。

   “编程”+“向下”：进入内部参数修改，出厂已设置，客户不需更改。

3、内部参数功能

   在仪表通电后，按“编程”+“向下”键，将进入参数设定菜单：



控制板内部运行参数
下降键+按编程：LCK=000
提示符	名      称	设定范围	说    明
下降键+按编程键：LCK=55
℃1：	温度上限报警设定；	0-50℃
℃2：	温度下限报警设定；	0-50℃
HLt:	延时报警时间设定,单位为分钟；	0-99
下降键+按编程键：LCK=66
SC1：	温度修正值	（-10～10）℃
SC2：	湿度修正值（生化光照无此参数）	（-50～50）%
提示符	名      称	设定范围	说    明
下降键+按编程键：LCK=99
0:00	定时功能	0～99:56	时间窗口闪烁,可修改定时时间
下降键+按编程键：LCK=118
ADS:	通讯地址
bt:	通讯波特率
FO:	通讯格式
下降键+按编程键：LCK=238
Cn:	打印设置	0～1	0：关闭  1：打印
Pt:	打印时间间隔设置	0～999min
ba:	打印波特率
P1:	预置
d1:	修改年
d2:	修改月
d3:	修改日
d4:	修改小时
d5:	修改分

   操作实例见附录。





4、微型打印机说明（定货时可选配）：

  ①热敏盘装打印机：

   IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；

   IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

   按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

  ②针式盘装打印机

   IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；

   IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

   按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

5、加湿器使用说明：

  ①用本机所配软管将箱体左侧塑料孔（取下胶塞）和加湿器出雾孔连接，同时将加湿器电

    源插头插入本机背部加湿器电源插座。

  ②将加湿器上的水箱取下，旋开水箱底部盖子，加入纯净水(最好蒸馏水)，旋紧至不漏水，

    装回加湿器底座上，打开加湿器开关。

  ③雾量调节方法：

要实现精确的湿度控制，加湿器雾量大小的调节是一个重要的环节。应反复试验多次以

达到最好效果（待温度平衡后）。请参照下图（加湿器面板图）进行调节。

	注： ①顺时针旋转加湿量增大 ②若湿度显示值出现上超差，则应减少加湿量，反之应加大加湿量。 ③当箱内温度到设定值并平衡后，反复调节雾量选择旋钮，使湿度显示均匀地围绕湿度设定值上下波动。























  ④加湿器自带缺水保护装置，缺水时不喷雾，但不会损坏加湿器。

  ⑤如加湿器有水而不喷雾，可能是加湿器底座水位太高，请将水倒出部分即可。

  ⑥如需使用高湿，雾量调节亦不可太大，否则容易出现湿度上超差和湿度探头积雾锁死

   （即显示99）。

 操作实例：

  假设湿度设定值为90%RH，湿度测量值在低至87%RH时开始加湿，若加湿时湿度值不上

  升或上升太慢，可适当调大雾量，湿度上升至93%RH时即停止加湿，停止加湿后湿度会

  上冲，上冲到94%RH其雾量调节是最合适的，超过94%RH应调小雾量。

6、使用注意事项：

  A、本机已事先设定如下自动功能及保护措施：

   ①首次通电及中途断电后，压缩机需延时1～3分钟才进入工作状态。

   ②首次开机或重新设定温度后首次到达设定温度前：

     ａ）升温时不进行除湿；

     ｂ）降温时不进行加湿。

   ③箱内温度超越设定值±4℃时，蜂鸣提示。超越70℃切断内部加热管电源。

  B、若因开门时间太长而引至保护电路动作，可切断电源重开可以解决。

  C、在使用高湿度后转至低湿度或从低温升至高温区域使用低湿度时，应检查箱内是否有积

     水，若有应处理后再使用。

  D、箱内培养物不宜存放太密，以免影响箱内气流循环。

  E、切忌碰撞、拉动箱内探头，以免造成失控。



    简单故障请参阅表4





注：如不属以上故障或以上故障无法排除，请与我司技术服务部或各地维修点联系。



   1、试验箱必须置于避阳光、通风、干燥的地方，设备与墙壁距离不小于10cm。

   2、试验箱应安装在有可靠接地的三脚电源插座上，保证正常工作和人身安全。

   3、为了保持设备的美观，不准用酸和碱及其它腐蚀性物品擦洗箱体内外表面，可定期用

  中性洗涤剂清洗，干布擦净。

   4、熔断器更换时，应按熔断器标记中熔断电流及尺寸要求更换相同熔断器。

   5、试验箱在使用时，应经常检查加湿器水箱中是否有水。

   6、试验箱在不使用加湿时应将加湿器内的存水倒净并抹干。

   7、应每隔六个月左右扫除背部冷凝器上的灰尘、污物，保证机器运行中良好的散热条件。

   8、当试验箱不用时应切断电源，并保持箱内干净、干燥。



    1、运输

     ①不得野蛮运输。

     ②运输时倾斜角度应＜45度，禁止平放或倒立。

     ③拆箱后运输不得碰撞箱后制冷机组管路。

    2、贮存

     试验箱开箱前或开箱后长期不使用时，应贮存在下述条件之下：

     ①环境温度：0～40℃；

     ②相对湿度：≤80%RH；

     ③大气压力范围：86kPa～106kPa。



    1、开箱后应拿出使用说明书按“附件清单”查对所有附件是否齐全，规格是否相符。

    2、参照使用说明书进行验收运行。
