1、韶关泰宏-生化培养箱使用说明书

---

广东泰宏君科学仪器股份有限公司（原广东省医疗器械厂） 珠江牌-生化培养箱使用说明书

目 录



一、概述………………………………………………………………………………3

二、结构特征…………………………………………………………………………4

三、技术特征…………………………………………………………………………5

四、使用说明及注意事项……………………………………………………………6

五、故障分析与排除…………………………………………………………………9

六、保养和维护………………………………………………………………………10

七、运输、贮存………………………………………………………………………10

八、开箱检查…………………………………………………………………………10

九、附件清单…………………………………………………………………………11

十、附录………………………………………………………………………………12一、概述



1、产品特点

  —大屏幕彩色显示屏：

    同时显示时钟、温度，动态图标直观指示培养箱运行状况。

  —恒温精度高：

    微电脑控制温度，准确直观，恒温精度高。轻触型按键，温度调整方便，

  —安全可靠：

    电源电压过压、欠压保护，双重限温(超高温、超低温报警值0～69.9℃可设及上限70℃)保护。

  —环保节能：

    保温层采用硬质聚氨酯整体灌注，牢固耐用，高效节能。

  —自诊断功能：

    故障自动诊断，电源电压自动检测报警，故障直观指示。

  —自动打印或记录

   （可选配置，定货时请注明）：数据打印机或曲线记录仪自动打印或记录温度历史数据或曲线，方便查阅、存档。

  —RS485计算机通信接口

   （可选配置，定货时请注明）

2、适用范围及主要用途

    生化培养箱（简称生化箱，下同）是一种集加热、制冷功能于一体的生化试验设备，是各大专院校、环保、科研、卫生、防疫、石油、化工等单位的理想之选。

    广泛应用于水体分析的BOD测定、微生物、病毒、动植物、藻类细胞和组织的培养与保存，植物栽培及育种和其它恒温试验。





3、品种、规格：

    电脑控制生化箱有大小多个规格，本说明书适用于150L、250L、300L、400L、550L、800L、1000L、1200L、1500L型。

4、型号的组成及其意义

5、使用环境条件

生化箱应在下述条件下使用：

①环境温度：5～30℃；

②环境湿度：≤80%RH；

③大气压力范围：86kPa～106kPa。

6、工作条件

    ①生化箱应在AC(220±22)V  (50±1)Hz电源上工作。

    ②工作制方式：连续。

二、结构特征

—箱体：

    100L、150L、250L外箱体采用优质冷轧钢板，内箱用不锈钢制成，保温层采用硬质聚胺脂发泡。其余型号外箱体采用二层优质中空玻璃，四周用豪华铝合金拼装制成。

—门体：

    大容积生化箱由双扇中空玻璃构成，小容积生化箱在门体中部镶有中空玻璃，方便观察试验效果。门边衬垫采用磁性胶与箱体密封。

—制冷系统：

 由压缩机、冷凝器、毛细管、蒸发器等构成。

—加热系统：

 由不锈钢翅片加热器构成。

—气流循环系统：

 采用优质轴流风扇。

—控制系统：

 微电脑智能控制。

—托网：

 采用圆钢制成直线条状的搁架经喷塑而成，可调节高度。



　　1、生化箱是为适应所需用途(概述中2)而制造的能控制加热、制冷的一种高精度恒温设备。

 　 2、主要技术参数(见表1、表2)

表1：箱体尺寸

型号  项目	LHR-100A	LRH-150B LRH-250A LRH-400A	LRH-250A-Ⅱ LRH-300 LRH-400	LRH-550 LRH-800	LRH-1000 LRH-1200 LRH-1500
公称容积	100L	150L、250L、400L	250L、300L 、400L	550L、800L	1000L、1200L、1500L
控温范围	5℃～65℃(注1)	5℃～65℃(注1)	5℃～65℃(注2)	5℃～65℃(注2)	5℃～65℃(注2)
温度波动性允差	±0.3℃	150L：±0.3℃ 250L: ±0.4℃ 400L：±0.3℃	250L、300L：±0.7℃	550L：±1℃	±1.2℃
			400L：±0.8℃	800L：±1℃
温度均匀性允差	±0.8℃	150L：±0.8℃ 250L：±0.8℃ 400L：±1.0℃	250L、300L:±1.2℃	550L:±1.2℃	1000L:±1.5℃
			400L:±1.5℃	800L:±1.5℃	1200L、1500L:±1.8℃
照明功率	6VA	6VA	6VA	6VA	1000L:6VA；1200L、1500L:12VA
压缩机功率	108VA	150L：108VA 250L: 186VA 400L：545VA	278VA	555VA 740VA	1000L:740VA、1200L:1300VA、1500L:1480VA
			370VA
			370VA
加热功率	150VA	300VA	300VA	550L:600VA 800L:900VA	900VA
制冷剂	R134a	R134a	R134a	R134a	R134a

表2：主要性能参数



    以上参数在30℃±2℃恒温室测出

    注1：如需使用较低温度，应当遵循如下原则：使用温度≥环境温度－20℃。

    注2：如需使用较低温度，应当遵循如下原则：使用温度≥环境温度－25℃

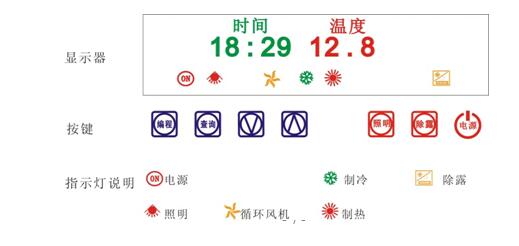

1、面板指示：

2、按键说明：



    “编程”：在正常监控状态按“编程”进入编程或参数修改状态；在编程或参数修改状态，按“编程”则确认修改的参数，并进入下一个参数或完成修改。

    “查询”：在正常监控状态，按“查询”查询当前运行参数；在编程或参数修改状态，按“查询”进行光标移位，便以修改参数。

    “向下”：在编程或参数修改状态，按“向下”数值减少。

    “向上”：在编程或参数修改状态，按“向上”数值增加。按“向上”5秒手动打印。

    “除露”：除露开关（全玻璃门才有此功能），按“除露”去除因温差造成的玻璃门外面的结露；建议平时将此开关设为关，以节约能源。

    “照明”：照明开关，按一下照明开，再按一下照明关。

    “电源”：电源开关：按一下培养箱工作，再按一下培养箱不工作。培养箱移位、检修或二天以上不工作，请将电源插头拨掉。

    “编程”+“向上”：在编程或参数修改状态同时按下“编程”+“向上”，立即退出编程或参数修改状态，进入正常监控状态。

    “编程”+“向下”：进入内部参数修改，出厂已设置，客户不需更改。

3、内部参数功能

    在仪表通电后，按键“编程”+“向下”，将进入参数设定菜单：



4、微型打印机说明

    （可选配置，购置时请提出此要求）

    4.1 热敏盘装打印机：

    IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

    按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

    4.2 针式盘装打印机

    IDC十针型插座的打印机连接：IDC10的5（从排线红线数起5）接 485（+）；IDC10的9（从排线红线数起9）接485（-）；bo=3,通信速度为9600bit/s

    按指示灯键：走纸按键，装打印纸时用该键（按下该键走纸，再按照一下该键停止走纸）

5、注意事项

   ①正常时加热及制冷应分时工作，若加热、制冷指示灯同时亮则表明机器有故障，应及时检修。

   ②本机控温部分设超温(±4℃)内置保护电路，箱内超温时有蜂鸣提示并切断负载电源。

   ③切忌碰撞箱内感温探头，以免造成箱温失控。

   ④箱内培养物不宜存放太密，以免影响箱内气流循环。



    简单故障请参阅表2

表2:简单故障分析处理



    注：如不属以上故障或以上故障无法排除，请与我公司技术服务部或各地维修点联系。

    1、生化箱必须置于避阳光、通风、干燥的地方，设备与墙壁距离不小于10cm。

    2、生化箱应安装在有可靠接地的三脚电源插座上，保证正常工作和人身安全。

    3、为了保持设备的美观，不准用酸和碱及其它腐蚀性物品擦洗箱体内外表面，可定期用中性洗涤剂清洗，干布擦净。

    4、熔断器更换时，应按熔断器标记中熔断电流及尺寸要求更换相同熔断器。

    5、当生化箱不用时应切断电源，并保持箱内干净、干燥。

    6、应每隔六个月左右扫除背部冷凝器上的灰尘、污物，以保证机器在运行中良好的散热条件。





    1、运输

    ①不得野蛮运输。

    ②运输时倾斜角度应＜45度，禁止平放或倒立。

    ③拆箱后运输不得碰撞箱后制冷机组管路。

    2、贮存

    生化箱开箱前或开箱后长期不使用时，应贮存在下述条件之下：

    ①环境温度：0～40℃；

    ②相对湿度：≤80%RH；

    ③大气压力范围：86kPa～106kPa。



   1、开箱后应拿出使用说明书按“附件清单”查对所有附件是否齐全，规格是否相符。

   2、参照使用说明书进行验收运行。
